往复式高压清洗机试验装置

【引用标准】
GB7784机动往复泵试验方法
ZBJ71001往复式高压清洗机技术条件
适用于额定排出压力为10~140MPa、流量为80~0.5m3/h、输送介质不高于60C清水的往复式高压清洗机(以下简称为清洗机)。
【试验装置】
3.1 一般要求
3.1.1排出管路承受的压力应不低于被试泵受压件最高的试验压力。
3.1.2进吸入管路的各连接处不应泄漏。
3.1.3 泵试验时排出管路上应设置足够大的空气室或其他稳压装置,以保证压力表和流量测量仪表的
指示值的变动范围符合测量要求。
3.1.4试验喷枪和喷射开关时,排出侧应安装防震压力表,不应采用空气室和其他稳压装置。
3.1.5泵吸入性能试验时,当吸入压力低于大气压时,吸入管路上应设置足够大的真空容器,或在指定
的静吸上高度下进行试验。不采用单纯调节阻力的方法进行试验。
3.1.6 试验所用介质一般为0~600C的清水。
3. 2 试验装置的原理图
3.2.1 泵试验装置的原理图见GB7784。

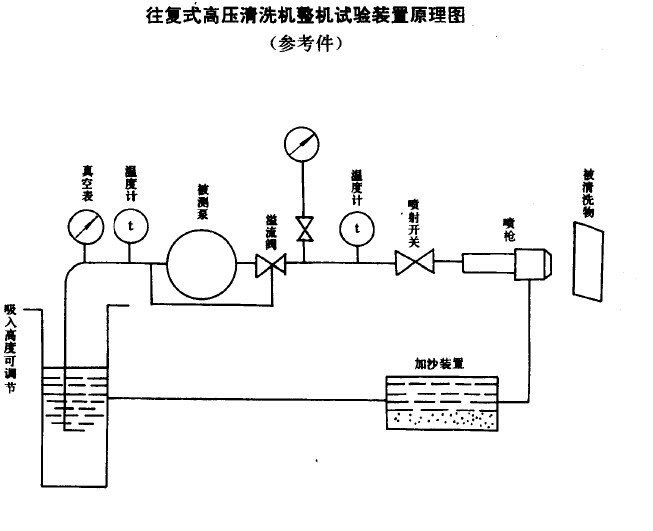

3.2.2 整机试验装置的原理图。

往复式高压清洗机试验装置
