正航仪器蒸腾失重与粘度改变

✌ 蒸腾失重：在内径为（65±2）mm的洁净培养皿中装入15g气相防锈油，称重至0.1g，将其放入（100±1）℃的烘箱中坚持6h后，取出冷却至室温，再称重至0.1g，按式（1核算蒸腾量（%）：式中； W——开始试料分量，g；W′——蒸腾后试料的分量，g。

✌ 粘度改变：测定2.1 蒸腾失重后的试料，依照GB/T 265 测定38℃时的运动粘度，并按式（2）核算粘度改变（%）：式中： V——开始的运动粘度，10–6m2/s；V′——蒸腾后的运动粘度，10–6m2/s。
❂ 沉积值与碳氢化合物溶解度
✌仪器与试剂：锥形离心管：刻度为100mL；离心机：转速为1500r/min；四氯化碳（化学纯）； 吸管；φ6 mm×165 mm，尖口，具有橡皮吸头。
✌沉积值测定：在两个洁净的离心管中，精确量取试油10 mL 两份，参加四氯化碳至100 mL，用软木塞盖紧，剧烈摇摆至油液混匀停止。
✌将这对离心管放在离心机的对称方位上，旋转（15~20）min，取出离心管，调查管底有无沉积物，并记下该物的体积读数。
✌碳氢化合物溶解度：沉积值测定后，试料在（25±3）℃下静置24h，查看有无分层，但沉积值有微量添加，只需不分层是答应的。
✌湿热实验：试片标准与制备方法，试片标准：三块100 mm×50 mm×(3~5)mm 标准的钢、黄铜、铝试片，制备方法按第3章规则进行。
❂ 实验设备：湿热箱的实验条件与请求应契合GB/T 2361 的规则。

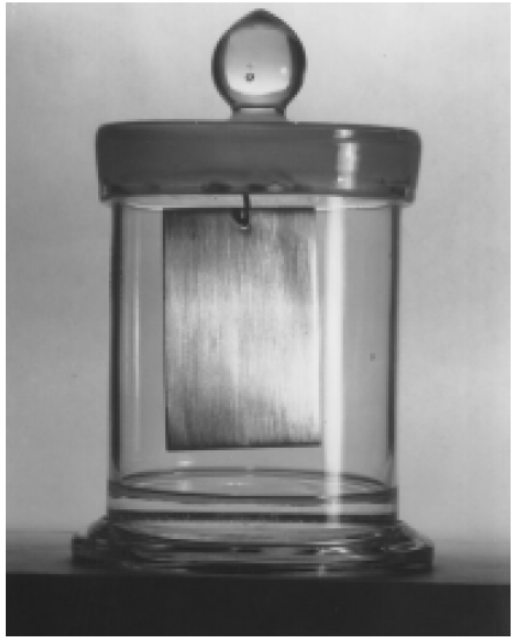

✌实验操作：将制备好的试片浸入（25±3）℃的试油中1 min，然后用不锈钢钩悬挂于室温下2 h，再放入湿热箱中进行实验，实验按GB/T 2361 规则的条件和方法进行。
✌天后取出试片用120 号溶剂汽油洗去油膜并查看，钢试片的锈蚀点在三点以内且直径不大于1 mm 为合格；铝应无腐蚀、变黑等；黄铜试片无发黑、发绿和严峻变色等为合格，其细微均匀的变色可不按腐蚀处理，别的距试片边际5mm以内的锈蚀与变色等也不按锈蚀处理。
